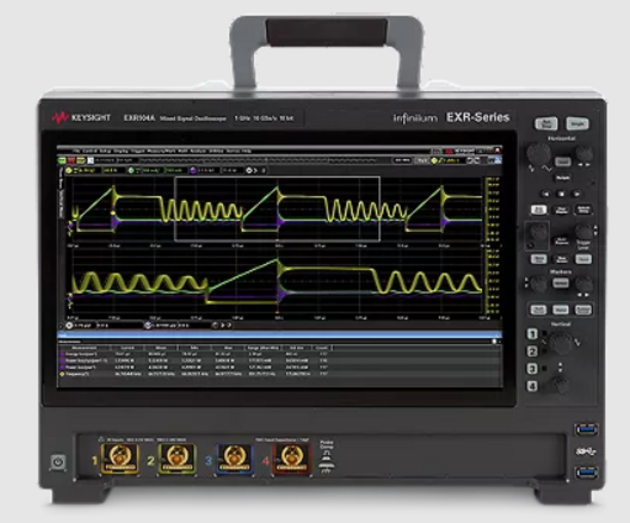

KEYSIGHT EXR104A
Oscilloscope de la série Infiniium, le EXR104A possède une bande passante de 2.5 GHz. L'échantillonnage se fait au rythme de 16 Gsa/s. En plus des lectures analogiques, il est possible d'utiliser le port numérique de seize canaux pour suivre des trames numériques. Un générateur arbitraire de signaux de 50MHz est également intégré à l'appareil.
Spécifications
La partie oscilloscope inclus les spécifications suivantes:
- Bande passante : 2.5 GHz (possible de mise à niveau jusqu'à 6 GHz
- Échantillonnage : 16 Gsa/s
La section générateur d'onde arbitraire possède les spécifications suivantes
Bande passante : 50 MHz
Amplitude : 5 V pic-pic (dans 50 Ohm)
Accessoires disponibles
| Module/Pièces | Modèle | Qté |
|---|---|---|
| Active probe - 1 GHz single-ended | N2795A | 1 |
| Probe, differential, 1 GHz, 42 V | DP0012A | 1 |
| Probe, Hi-Z+ Passive, 1 GHz,300 Vrms (avec adaptateur PP0004A) | PP0001A | 4 |
| Active probe - 2 GHz single-ended | N2796A | 1 |
| Probe, differential, 1.7 GHz, 42V | DP0013A | 1 |
